Kvaliteetne valgustussüsteem koosneb:
• õigesti valitud LED-ribast,
• stabiilsest ja kvaliteetsest toiteallikast (PSU),
• korrektsest jahutusest (profiilid, tõhus soojuse ärajuhtimine).

Paigaldatud LED-valgustussüsteemi pikk tööiga sõltub mitmest olulisest tegurist. Selline süsteem koosneb valgusdioodidest ja toiteallikast. Üldine töökindlus sõltub mõlema komponendi kvaliteedist, nende omavahelisest sobivusest ja õigest paigaldusest. LED-riba korrektne paigaldus on üks tähtsamaid eeldusi tootja poolt määratud eluea ja deklareeritud valgusvoo vähenemise määra tagamiseks.

Usaldusväärsed tootjad toovad välja näiteks järgmise parameetri: L80B10 = 50 000 h.

See tähendab, et 50 000 töötunni järel säilitab vähemalt 90% LED-idest ≥80% oma algsest valgusvoost ning vaid 10% langeb sellest tasemest allapoole. Töö käigus toimub LED-ribadel ka värvinihe. Värvistabiilsust kirjeldatakse MacAdami sammuga, mis mõõdab LED-valguse värvierinevust ideaalsest värvist inimsilma tajutava erinevusena. Mida väiksem sammude arv, seda ühtlasem ja täpsem on valguse värv.

Kujuta ette, et värviruumis (teatud „kaardil“) on punkt – see tähistab LED-valgusallika tegelikku värvi. Selle punkti ümber saab joonistada ovaali (ellipsi). Mida suurem on ellips, seda suurem on nähtav värvierinevus ideaalsest toonist.

• 1 MacAdami samm (SDCM) – värvierinevus on inimsilmale praktiliselt nähtamatu.
  • 2–3 sammu – väga väike erinevus, enamikele vaevu märgatav.
  • 5–7 sammu – erinevus on juba selgelt nähtav.
  • >7 sammu – värv on ilmselgelt „paigast ära“.

Mida väiksem sammude arv, seda ühtlasem ja täpsem on valguse värv.

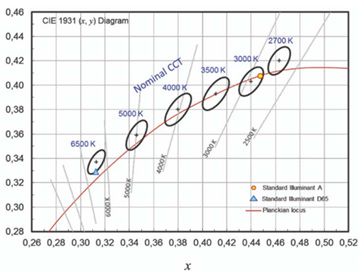

ANSI C78.376 2014 – 3 MacAdami sammu ellipsite illustratsioon

Miks mõjutab toiteallika kvaliteet LED-riba eluiga nii tugevalt?

LED-ribad on konstantse pingega seadmed, mis on väga tundlikud toiteallika täpsuse ja pingekõikumiste (ripple ja noise) suhtes. Liigne pinge või suur pulsatsioon suurendab LED-kiipide ja takistite kuumenemist, kiirendab fosfori degradatsiooni ning põhjustab värvinihet. LED-ribadele toiteallika valimisel on alljärgnevad parameetrid kriitilise tähtsusega.

Tüüpiline 12V valge LED-riba ühe mooduli skeem:

Takisti R1 piirab voolu. Kui toitepinge suureneb, muutub pinge LED-ide D1–D3 üle minimaalselt ning suurem osa pingetõusust langeb takistile. Selle tulemusena suureneb vool, mis põhjustab suuremat soojuseraldust nii LED-ides kui ka takistis.

a) Toitepinge täpsus ja kõikumine (Um täpsus, ripple ja Unom)

• Soovitatav Um tolerants ei tohiks ületada ±3%.
  • Ripple ja müra < 200 mVpp (soovitavalt < 120 mVpp).
  • Ülepinge (nt +0,5–1 V) kuumutab LED-segmente üle ja kiirendab vananemist.

b) Võimsusvaru

• Kui toiteallikas töötab 90–100% koormusel, tõuseb selle sisetemperatuur, suureneb pulsatsioon ning väljundpinge stabiilsus väheneb.
  • Soovitatav on jätta 15–30% võimsusvaru (näiteks 100 W LED-riba puhul valida 120 W toiteallikas).

c) Töö kõrgemal ümbritseval temperatuuril

Kui toiteallikas peab töötama kõrgema ümbritseva temperatuuri tingimustes, tuleb jätta suurem võimsusvaru ning valida kõrgema kasuteguriga toiteallikas.

• Kontrolli tootja derating-kõverat, et veenduda, et tegelik ümbritsev temperatuur (Ta) ei asu piirväärtuse lähedal.
  • Kasutegur > 90% – vähem soojust eraldub keskkonda ja LED-profiili.

XLG-100 toiteallika maksimaalse võimsuse derating-omadus sõltuvalt ümbritsevast temperatuurist

d) Kaitseahelad

• OVP (ülepinge kaitse), OCP (ülevoolukaitse), OLP (ülekoormuskaitse), SCP (lühisekaitse), OTP (ületemperatuurikaitse) – need ei kaitse mitte ainult toiteallikat, vaid kaitsevad otseselt ka LED-e pingekõikumiste ja ülekoormuste eest.

e) CV (konstantpinge) tagasisideahela kvaliteet, pehme käivitus, madal sisselülitusvool, EMI (elektromagnetiline häiring)

• Stabiilne pinge (CV-režiim), hea reguleerimine, madal pulsatsioon ja kõikumine, pehme käivitus, sisselülitusvool tavaliselt piiratud < 40–60 A (100–150 W klassis) ning tõhus EMI-filtreerimine – kõik see vähendab LED-riba elektrilist ja termilist koormust.

Praktikas paistavad kõrgekvaliteedilised seeriad (nt MEAN WELL NPF, LPF, HLG, XLG, PWM) silma madala pulsatsiooni, pehme käivituse, kõrge kasuteguri ja laia töötemperatuuri vahemikuga – see aeglustab märkimisväärselt LED-ide vananemist.

Mida täpselt kahjustab madalakvaliteediline toiteallikas ja ebapiisav jahutus? Millised LED-parameetrid muutuvad?

LED-ribades ei vähene aja jooksul mitte ainult valguse hulk, vaid muutub ka spektraaljaotus. Selle tulemusena mõjutatakse selliseid parameetreid nagu CCT (korreleeritud värvitemperatuur), kromaatilisus (Δu′v′/SDCM) (SDCM määrab, kui kaugele võib LED-valgus CIE 1931 värvikaardil oma nimivärvist nihkuda enne, kui erinevus muutub inimsilmale märgatavaks), CRI ning R9.

Peamised põhjused on liigne LED-ristmikutemperatuur (Tj), kiibi ümbruse või korpuse kõrgendatud temperatuur (Ts) ning elektriline koormus.

LED-riba töö käigus nõrgenevad valgusspektri soojad komponendid järk-järgult.

Peamised muutuvad parameetrid (kehtib ka 4000 K neutraalvalge LED-ribade puhul):

• Valgusvoog (L70/L80/L90) – väheneb fosfori ja kiibi degradatsiooni tõttu.
  • Kromaatilisuse nihe (Δu′v′ / SDCM) – otsene spektrimuutuse indikaator.
  • CCT nihe (K) – sageli suureneb (valgus muutub „külmemaks/sinisemaks“), kuna kollane/punane fosfor kaotab efektiivsuse kiiremini kui sinine kiip.
  • CRI / R9 – R9 langeb kõige enam (sügavpunase edastus), kuna punane fosfor on kuumuse suhtes kõige tundlikum.

Mis toimub füüsikaliselt?

• Tj↑, Ts↑ → kiireneb fosfori „termiline kustumine“ ja keemiline vananemine, kaitsekesta kollastumine; sinise dioodi tipp nihkub koos Tj-ga; üldine SPD (spektriline võimsusjaotus) halveneb.
  Termiline režiim on eluea seisukohalt kriitilise tähtsusega.

Soovituslikud Tj piirväärtused (suunised):

„Pikk eluiga“ ~65 °C
„Vastuvõetav“ ~85 °C (eluiga lüheneb)
Kriitiline tsoon ≥ 105 °C

Enamik tootjaid määrab Tj maksimaalseks väärtuseks 100–125 °C, kuid tegeliku töökindluse tagamiseks peab töötemperatuur jääma neist piiridest märgatavalt madalamaks.

LED-ribade probleemid ja nende tuvastamine

Jahutusprobleemidele viitavad sümptomid:

• Kohalikud „sinakamad“ alad, eriti pikkade lõikude otstes – märk ebaühtlasest toitejaotusest või ebapiisavast LED-profiili jahutusest; CCT suureneb (muutub külmemaks) fosfori degradatsiooni tõttu.
  • Heledam, kuid vähem „soe/punakas“ valgus – R9 langus, vähenenud CRI.
  • Vilkumine, pulsatsioon – halb konstantse pinge stabiliseerimine, suur ripple või ebapiisav toiteallika võimsusvaru.
  • Kiire valgusvoo vähenemine (L80 saavutatakse liiga vara) – ülekuumenemine (Tj, Ts üle normi), profiili ebapiisav soojuseraldus.

Kiirdiagnoos objektil (ilma laboriseadmeteta):

Mõõda Ts (LED PCB-l/korpusel) pärast 15–30 minutit tööaega infrapuna-termomeetri või termopaariga.
Kui Ts > ~60 °C, ületab Tj tõenäoliselt juba ohutu töövahemiku.

Kontrolli toiteallika koormust: kui tegelik võimsus on ~90–100% nimivõimsusest, puudub piisav varu.

Mõõda toitepinge ripple ostsilloskoobiga või asenda toiteallikas madala pulsatsiooniga mudeliga ning jälgi, kas valguse stabiilsus paraneb.

Kontrolli profiili:
Kas on tagatud korrektne termiline kontakt (TIM-teip/pasta)?
Kas profiil on avatud loomulikuks konvektsiooniks?
Kas see on suletud difuusori või korpuse seintega?

Kuidas projekteerida valgustussüsteem õigesti: alates toiteallikast kuni profiilini

Toiteallika valiku sammud:

• Pinge: väljundpinge tolerants < ±3%; ripple ja müra < 200 mVpp (soovitavalt <120 mVpp) 12Vdc toite korral.
  • Võimsus: +15–25% varu üle LED-riba nimivõimsuse.
  • Kasutegur / temperatuuripiirid: kasutegur > 90%; töötemperatuur kuni +60…+70 °C ilma täiendava derating’uta vastavalt sinu paigaldustingimustele (vt derating-kõverat).
  • Kaitsed: OVP, OCP/OLP, SCP, OTP – kohustuslikud.
  • Käivitusomadused: pehme käivitus, piiratud sisselülitusvool; hea EMI-klass (Class B).
  • Topoloogia: stabiilne konstantpinge (CV) režiim LED-ribadele; kui on vaja vilkumisvaba dimmerdamist – kasuta LED-ile optimeeritud PSU-seeriaid (nt PWM).

Jahutuse ja paigalduse kaalutlused:

• Soojusahel: Kiip → korpus → PCB (eelistatult MCPCB / alumiinium) → TIM → alumiiniumprofiil → õhk.
  Minimeeri soojuslik takistus igas etapis.
• Tj suunised: eesmärk ≤ 65–80 °C reaalses tööolukorras; väldi ≥ 105 °C.
  Iga +10 °C lühendab eluiga ligikaudu poole võrra (empiiriline reegel).
• Profiili valik:
  Kasuta ribidega profiile (suurem pindala);
  Paksuseinalised profiilid tagavad suurema soojusmahu kui õhukeseseinalised;
  Tagada avatud vertikaalne konvektsioon;
  Vältida pikaajalist tööd suletud kanalites/kastides.

Profiili sobivust saab hinnata soojusliku takistuse kaudu:
Rθ = (Ts − Ta) / P
või kasutades Q = h · A · ΔT.

• Pikkade lõikude toide:
  Toida LED-riba mõlemast otsast või jaota sektsioonideks, et vähendada pingelangu ja lokaalset ülekuumenemist.

Õige profiili valikut saab kontrollida mõõtes IR-termomeetriga UT320T, millel on lisaks ka mõõteandur.
See seade on piisav nii LED-ristmikutemperatuuri kaudseks hindamiseks kui ka otseseks temperatuurimõõtmiseks.

Tüüpilised temperatuurierinevused

Tüüpiline LED-riba konstruktsioon koos LED-profiiliga

LED-riba valimisel pööra tähelepanu, kui palju vaske tootja on kasutanud:

Mida paksem on kasutatud vaskkiht, seda väiksem on pingelang ja seda parem on soojusjuhtivus.
AKTO PREMIUM LED-ribadel on 3 oz vasekihi paksus.

Täielikku temperatuuriprofiili saab koheselt visualiseerida termokaameraga.

• Tööpunkt: tööta 70–80% võimsusel (PWM/CC juhtimine) – see aeglustab degradatsiooni sageli 2–3 korda võrreldes nimivõimsusel töötamisega

„Mis siis, kui olukord on juba halb?“ – korrigeerivad lahendused olemasolevatele paigaldustele

1. Asenda toiteallikas madala pulsatsiooniga mudeliga, millel on suurem võimsusvaru;
   • See vähendab elektrilist koormust, tagab täpsema pingestabiliseerimise, võimaldab LED-kiipides stabiilsemat voolutugevust ning aeglustab fosfori vananemist
2. Paranda jahutust
   • Lisa või asenda alumiiniumprofiil korrektse TIM-materjaliga (thermal interface material), ava loomulik konvektsioon (eemalda liigsed katted), kasuta võimalusel suuremat, massiivsemat, ribidega profiili. Vajadusel rakenda sundkonvektsiooni (ventilaator)
3. Vähenda toitevõimsust
   • Kasuta PWM-dimmerdamist ~70–80%, jaga paigaldus lühemateks toidetavateks sektsioonideks või kui muud võimalust ei ole, toida LED-riba mõlemast otsast
4. Kontrolli temperatuuri
   • Mõõda Ts; kui Ts > ~60 °C, on Tj tõenäoliselt juba liiga kõrge – tuvasta termilise ahela „pudelikael“
5. Taasta värvikvaliteet
   • Kui R9 on langenud ja CCT on oluliselt nihkunud, on sageli majanduslikult mõistlikum vahetada kahjustatud ribalõigud välja, mitte proovida optilist korrigeerimist. CCT ja spektraaljaotust saab mõõta seadmetega nagu Opple Light Master (2 / 3 / 4 / Pro), Sekonic C-800 või sarnased instrumendid

 Täpsemalt 4000 K LED-ribadest: mille suhtes need tundlikud on?

4000 K (neutraalvalge) saavutatakse sinise InGaN-kiibi kombineerimisel kollase (YAG) ja punase fosforiseguga. Punane fosfor on kuumuse suhtes kõige tundlikum komponent, mistõttu ülekuumenemise korral degradeerub spektri punane osa esimesena → R9 väheneb → CCT suureneb (valgus muutub sinakamaks).

Seetõttu on 4000 K LED-ribad eriti tundlikud halva jahutuse ja suure ripple’i suhtes.

5 suurimat viga LED-ribade puhul:

• Vale lõikamine – märgitud lõikejoontest väljaspool lõikamine võib riba jäädavalt kahjustada
  • Aladimensioneeritud või sobimatu toiteallikas – ebapiisava võimsusega toiteallika valimine
  • Madalakvaliteedilised dioodid – kehv LED-kiibi kvaliteet ja kasutegur
  • Ülekuumenemine – ebapiisav soojusjuhtimine
  • Paigaldus sobimatule pinnale – must või soojuslikult isoleeriv pind

LED-ribade paigaldamisel lõika rangelt ainult märgitud lõikejoonte järgi.
Kui vajad pikemaid lõike ja ei saa vahepealsetes punktides toidet sisse anda, on parim lahendus valida kõrgema pingega LED-riba.

Praegu on turul saadaval 48V DC LED-ribad.
Kui vajad lühemaid lõikesegmente ja suuremat täpsust, sobivad paremini madalama pingega LED-ribad.

LED-riba lõikesegmendi pikkus sõltuvalt toitepingest

MEAN WELL toiteallikaseeriate võrdlus peamiste parameetrite järgi

Peamised parameetrid, mida LED-riba valimisel arvesse võtta:

Üks olulisemaid näitajaid on valgusefektiivsus (luumenit vati kohta – lm/W) — kui palju valgust toodetakse ühe vati elektrivõimsuse kohta:

a) Madala kvaliteediga LED-ribad: 60–90 lm/W
b) Keskmise kvaliteediga LED-ribad: >90–130 lm/W
c) Kõrge kvaliteediga LED-ribad: >130–180 lm/W

Valgusvoo säilivus aja jooksul:

Tase | Tüüpiline näitaja | Eluiga | Rakendus

⬤ Madal | L70B30 | 20 000–30 000 h | Dekoratiivne

⬤ Keskmine | L80B10 = 50 000 h | 40 000–60 000 h | Üldvalgustus

⬤ Kõrge | L90B10 / L80B10 (80k+) | 60 000–100 000 h | Professionaalne

Spektraalne stabiilsus aja jooksul:

Tase | Spektraalne stabiilsus | Tüüpilised näitajad | Rakendus

⬤ Madal | Nõrk | >0,007 Δu’v’, >±300 K | Dekoratiivne

⬤ Keskmine | Hea | ≤0,004–0,006 Δu’v’, ±100–200 K | Üldvalgustus

⬤ Kõrge | Väga kõrge | ≤0,002–0,003 Δu’v’, ≤±100 K | Professionaalne

Järgmises artiklis käsitleme põhjalikumalt korrektset paigaldust, soojuseralduspõhimõtteid, jahutuse arvutamist ning valguse hajutamisega seotud teemasid.
