• töö laias temperatuurivahemikus (käivitumine madalatel temperatuuridel ja täiskoormusel töö kõrgetel temperatuuridel)
• kõrge õhuniiskus ja saastunud keskkond (nt kondensatsioon või tolm)
• induktiivsetest koormustest tingitud kõrged sisselülitusvoolud
• kõrgematel kõrgustel vähenenud konvektsioonist tingitud seadmekapi temperatuuri tõus
• pikaajaline pidev töö (24/7 töökindluse nõuded).

Lisaks, tööstussüsteemide digitaliseerimise ja nutikuse kasvuga, arenevad toiteplokid pelgalt “passiivsetest komponentidest” nutikateks ja jälgitavateks süsteemielementideks. See tähendab vajadust sidevõimekuse järele – võimaldades kaugseiret, ennetavat hooldust ning sujuvat integreerimist kaasaegsetesse süsteemidesse.

Kaasaegsed DIN-liistu toiteplokid peavad vastama järgmistele tehnilistele nõuetele:

• kohanemisvõime erinevate keskkonnatingimustega
• võime taluda lühiajalisi ülekoormusi
• süsteemitasemel kaitse- ja redundantsuslahendused
• side- ja monitooringuvõimekus.

Nende tööstuslike nõudmiste täitmiseks on MEAN WELL välja töötanud XDR seeria tipptasemel DIN-liistu toiteplokid, mis on optimeeritud keskkonnakindluse, dünaamilise koormustaluvuse, ülekoormusvõimekuse ja süsteemiintegreeritavuse jaoks.

Põhiomadused:

1.       Lai temperatuurivahemik ja keskkonnakindlus

XDR seeria töötab temperatuurivahemikus –40 °C kuni +85 °C, sobides nii kõrge temperatuuriga suletud juhtimiskappidesse kui ka madalate temperatuuridega välistingimustesse.

Trükkplaadid on kaetud niiskuskindla kaitsekihiga, mis tagab stabiilse töö kõrge õhuniiskuse korral ning sobivuse ka nõudlikesse rakendustesse, näiteks pooljuhtide tootmisseadmetes.

Seade vastab OVC III ülepinge kategooriale ning töötab stabiilselt kuni 5000 m kõrgusel.

2.       Tippvõimsus ja sisselülitusvoolude taluvus

Tööstusseadmetele omaste lühiajaliste suurte koormuste talumiseks toetab XDR seeria:

• kuni 200% tippvõimsust (lühiajaline ülekoormus)
• kuni 600% tippvoolu (lühiajaliselt).

Optimeeritud juhtarhitektuur ja võimsuskomponentide disain võimaldavad kiiret reageerimist koormuse muutustele, vähendades käivitusvigade ja kontrolleri lähtestamise riski.

3.       Täiustatud side ja kaugseire

Digitaliseeruvates tööstussüsteemides on toiteplokid muutunud oluliseks osaks süsteemi jälgimisel.

Alates 240 W mudelitest on XDR seerial integreeritud Modbus side, mis võimaldab reaalajas jälgida pinget, voolu, temperatuuri ja teisi parameetreid ning teostada kaugandmete kogumist ja veateavitusi.

Lisaks toetab kogu seeria kaugjuhtimist (ON/OFF), lihtsustades automatiseeritud süsteemide haldust.

4.       Integreeritud “Oring-FET” kaitse

XDR seerias on sisseehitatud Oring-FET ahel, mis võimaldab toiteplokkide automaatset eraldamist.

Rikke korral blokeeritakse tagasivool, vältides negatiivset mõju teistele süsteemi moodulitele.

5.       Pikaajaline töökindlus

XDR seerial on 5-aastane garantii, mis on pikem kui paljudel sarnastel DIN-liistu toiteplokkidel. See aitab vähendada hoolduskulusid ja kogu omamiskulu.

6.       Märkused tippvõimsuse ja tippvoolu kasutamise kohta

Tööstussüsteemides tekitavad mootorid ja induktiivsed koormused käivitamisel sageli suuri sisselülitusvoole. Kui toiteplokk ei suuda neid taluda, võib süsteemi käivitumine ebaõnnestuda.

XDR seeria toetab kuni 200% tippvõimsust ja 600% tippvoolu, reageerides millisekundite jooksul koormuse muutustele ning parandades süsteemi käivitumise töökindlust.

Süsteemi projekteerimisel tuleb arvestada järgmiste teguritega:

• tippvoolude kestus
• tippkoormuste sagedus
• mitme paralleelse koormuse astmeline käivitamine
• sobiv kaitselülitite valik enne koormusi

Õige süsteemidisain võimaldab maksimaalselt ära kasutada tippvõimekust ning vältida soovimatuid kaitse rakendumisi.

7.       Rakenduse märkused

Kõik XDR seeria toiteplokid toetavad vaikimisi tippvõimsuse ja sisselülitusvoolu funktsioone ilma täiendava seadistamiseta.

Paralleelrežiimis või konstantse voolu režiimis (nt akude laadimisel) tuleb TC ja GND klemmid lahti ühendada, et tippfunktsioon välja lülitada.

Vastasel juhul võib aktiveeruda OLP (ülekoormuskaitse), mis võib põhjustada toiteploki väljundi väljalülitumise.

Vali XDR seeria, kui vajad maksimaalset töökindlust, nutikat juhtimist ja kompromissitut jõudlust ka kõige nõudlikumates tööstuskeskkondades.

8.       Valikulised ühendusviisid

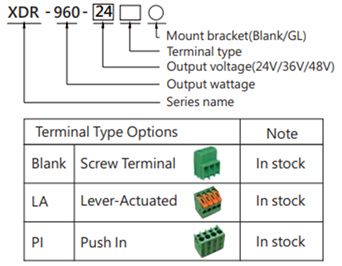

XDR seeria toiteplokid on saadaval kolme erineva ühendusterminali variandiga, võimaldades valida sobivaima lahenduse juba projekteerimise etapis.

Valik sõltub konkreetsest rakendusest, juhtmete ühendamise ja lahtiühendamise sagedusest ning kasutatavast kaablitüübist.

Juhtmete valik, ettevalmistus ja paigaldus

9.       Paralleeltöö – maksimaalne võimsus kuni 3840 W

Kui süsteemi vajalik võimsus ületab ühe toiteploki suutlikkuse, võimaldavad XDR-960, 480 ja 240 seeria mudelid sisseehitatud aktiivset voolujaotust ning neid saab ühendada paralleelselt (kuni 4 seadet), et saavutada suurem väljundvõimsus.

Olulised tingimused ja soovitused:

• Tippvoolu funktsioon tuleb välja lülitada – TC klemm ei tohi olla ühendatud GND-ga
• Paralleelühendus teostatakse vastavalt skeemile (CS ja GND ühendatakse paralleelselt)
• Paralleelselt ühendatud seadmete väljundpinge erinevus peab olema väiksem kui 0,2 V
• Koguväljundvool ei tohi ületada:

 (Paralleelvool) = (Ühe seadme nimivool) × (Seadmete arv) × 0,9

• Maksimaalselt võib paralleelselt ühendada 4 seadet – teiste konfiguratsioonide puhul konsulteeri tootjaga
• Kasuta paralleelühenduste jaoks lühikesi ja piisava ristlõikega juhtmeid ning alles seejärel ühenda koormus
• Paralleeltöös peab minimaalne koormus olema üle 5% koguväljundist:

 (Min. koormus > 5% × ühe seadme nimivool × seadmete arv)

• Kui kogukoormus on alla 5%, töötab ainult üks seade (master), teised (slave) võivad minna ooterežiimi ning nende väljundi LED-id ja releed ei aktiveeru

Paralleelühenduse skeem: CS ja GND ühendatud keerdpaarkaabliga

10.       Modbus side tugi

XDR-240, 480 ja 960 seeria toiteplokid on varustatud Modbus RTU liidesega, mis võimaldab seadmete juhtimist, seadistamist ja monitooringut.

Kättesaadavad parameetrid hõlmavad muu hulgas väljundpinget, väljundvõimsust ja sisendpinget.

• Arvuti saab ühendada otse isoleeritud RS-485–USB konverteri kaudu
• Draiverid tuleb installida COM-pordi loomiseks (enamasti toimub see automaatselt)
• Vajalik on monitooringutarkvara, näiteks QModMaster, Modbus Poll, Simply Modbus RTU või sarnane
• Kaugseireks üle Etherneti on vajalik gateway. Levinud seadmed:
•  Moxa MGate MB3170 / MB3270, Advantech EKI / ADAM, USR-TCP232-410S või sarnased

Detailsemad ühendusjuhised, seadistused ja registrite info leiad siit:

https://www.meanwell.com/webapp/product/search.aspx?prod=XDR-960&pdf=WERSLTc1fjk2MC1FLlBERg==&a=4

Tööstusautomaatika süsteemides ei ole DIN-liistu toiteplokid pelgalt energiaallikad – need mängivad võtmerolli kogu süsteemi stabiilsuse ja töökindluse tagamisel.

Nõudlikes tingimustes, kus esinevad suured ajutised koormused, aitavad laia temperatuurivahemikuga, redundantsusvõimekuse ja arenenud sidefunktsioonidega toiteplokid oluliselt parandada süsteemi töökindlust.

MEAN WELL XDR seeria on spetsiaalselt optimeeritud tööstuskeskkondade jaoks, pakkudes usaldusväärseid lahendusi järgmistes valdkondades:

• tööstusautomaatika süsteemid
• IT- ja telekommunikatsiooni infrastruktuur
• pooljuhtide tootmisseadmed
• sadama- ja merenduslahendused

Tooted on sertifitseeritud vastavalt CB / TUV / UL / RCM / BSMI / CCC / EAC / BIS / KC / CE / UKCA standarditele, vastates globaalsete turgude nõuetele – see on eriti oluline rahvusvaheliselt tegutsevatele seadmetootjatele.

Lisaks vastavad toiteplokid järgmistele ohutusstandarditele:

EN/IEC 62368-1, EN/IEC 61010-1, EN/IEC 61558-1, C1D2 HazLoc, Marine DNV, SEMI F47.

Tootevaliku või rakenduste toe osas võta ühendust oma LEMONA electronicsi kliendihalduriga.

Lisainfo DIN-liistu toiteplokkide kohta leiad siit:

https://expo.meanwell.com/aboutRange.aspx?i=33#D

https://www.youtube.com/watch?v=kfNX4dfhPFY&t=8s

https://www.meanwell.com/webapp/product/search.aspx?prod=XDR-75
