Kui sinu aiamajas puudub elektriühendus või esineb tihti elektrikatkestusi, aga sa soovid, et turvasüsteem või valvekaamerad töötaksid sõltumatult elektrivõrgust, siis nüüd saad ise paigaldada lihtsa võrguvälise elektrisüsteemi. Sellise süsteemi keerukus sõltub täielikult sinu vajadustest.
Kui vajad vaid valgustust ja USB-laadimist madala võimsusega seadmete jaoks

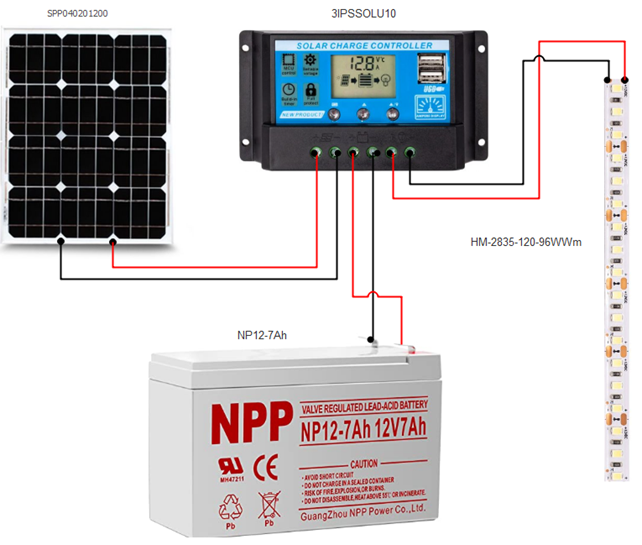

Kui sinu aiamajas või suvilas piisab valgustusest ja võimalusest laadida telefoni või tahvelarvutit, siis skeemil 2 kujutatud lahendus on enam kui piisav.
Valgustuseks soovitavad LEMONA electronicsi spetsialistid kasutada tõhusat 12 V LED-riba HM-2835-120-96 WWm. Selle võimsus on 9,6 W ja efektiivsus ulatub 115 lm/W. Üks meeter seda LED-riba annab umbes 1100 luumenit – see vastab 75 W hõõglambi valgusvoole. Aiamajja saab paigaldada mitu valgusala.
Kui kasutada 3IPSSOLU10 laadimiskontrollerit, ei tohiks otseühendatud lühiajalise koormuse tarbimine ületada 10 A. Pideva töö korral on soovitatav jääda alla 5 A (ehk mitte rohkem kui 6 meetrit HM-2835-120-96 WWm LED-riba). Valgust saab sisse ja välja lülitada laadimiskontrolleri sisseehitatud lülitiga või täiendavate lihtlülititega, millega juhitakse iga valgusala eraldi.
Skeemil 1 kujutatud süsteem sisaldab 20 W päikesepaneeli, mis suudab nädalaga laadida täis 7,2 Ah aku. Täislaetud aku ja 5 meetri HM-2835-120-96 WWm LED-riba (kokku 48 W) korral jätkub valgust umbes 1 tunniks; 1 meetri korral – ligikaudu 7 tunniks. Kui vajad rohkem energiat, tuleb paigaldada suurema mahutavusega aku ja võimsam päikesepaneel.
Skeem 1 näitab, et lõunasse suunatud ja 36° nurga all paigaldatud 20 W päikesepaneel toodab aprillist septembrini keskmiselt umbes 60 Wh energiat päevas. Muidugi langeb tootlikkus oluliselt pilvistel või vihmastel päevadel. 3IPSSOLU10 laadimiskontroller toetab kuni 175 W päikesemoodulit. Sellisel juhul peab aku minimaalne maht olema 30 Ah ja maksimaalne piir puudub.
Laadimiskontrolleril on ka kaks sisseehitatud USB-porti: 5 V, 2 A.
Skeem 1. 20 W päikesepaneeli keskmine päevasest energiatootlusest
Skeem 2. Lihtne autonoomne valgustussüsteem
Elektritööriistade laadimine aiamajas
Kui tegeled aiamajas puutöö või muude rohkem jõudlust vajavatee töödega, võib aeg-ajalt tekkida vajadus elektritööriistade laadimiseks või toiteks – sellisel juhul on 230 VAC toiteallika olemasolu palju mugavam.

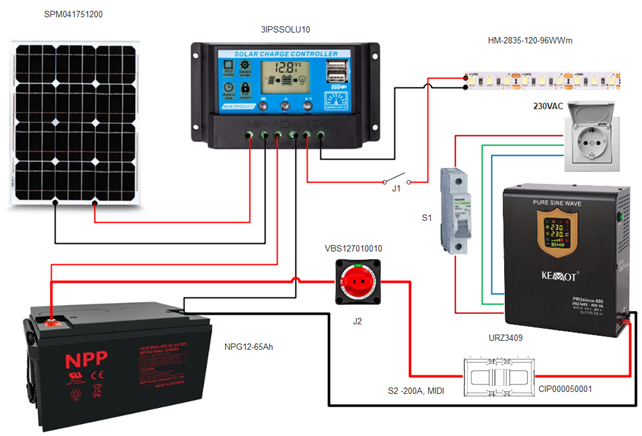

Selleks, et süsteem tagaks ka vahelduvvoolu (AC), on vaja kasutada DC/AC inverterit. Alloleval skeemil nr 3 on kasutusel 800 VA / 500 W puhta siinuslainelise väljundiga inverter, mis pakub piisavalt võimsust elektritööriistade laadimiseks või käitamiseks.
Valgustuseks soovitavad LEMONA electronicsi spetsialistid kasutada nagu skeemil nr 2 otse laadimiskontrolleriga ühendatud alalisvoolu (DC) süsteemi.
Kui kasutaja tunneb, et 185 W päikesepaneelist ei piisa ja vajatakse rohkem energiat, tuleb välja vahetada ka laadimiskontroller. Võimsam 3IPSSOLU20 laadimiskontroller võimaldab ühendada kaks 185 W päikesepaneeli.
Inverteri ja aku vahele saab paigaldada lüliti (J2), et vajadusel inverter välja lülitada. Lisaks on akuahelas 200 A kaitse, mis kaitseb lühise eest.
Shēma Nr. 1. Vienkārša autonoma apgaismošanas sistēma.
Inverteril on kaks SCHUKO pistikupesa, mis on kaitstud sisseehitatud automaatkaitselülitiga. Vajadusel saab lisada lisapistiku, mille ees on 10 A kaitselüliti.
Süsteemi tööaja pikendamiseks soovitatakse kasutada suurema mahutavusega akut. Täislaetud 65 Ah aku suudab varustada 500 W koormust umbes 40 minuti jooksul.
Kõrgema võimsusega autonoomne elektrisüsteem aiamajale või maakodusse
Kui soovid aiamajas või maakohas kasutada võimsamat autonoomset elektrisüsteemi, tasub paigaldada suurema väljundvõimsusega inverter.
Skeemil nr 4 kujutatud süsteemis on DC/AC inverter, millel on sisseehitatud päikesepaneelide laadimiskontroller – see lihtsustab oluliselt paigaldust. Kuna inverteri võimsus on suurem, töötab see 24 VDC pinge all – see aitab vähendada voolutugevust ja võimaldab kasutada õhemaid kaableid akude ühendamiseks.
Inverteri ühendamiseks akuga tuleb kasutada vähemalt 35 mm² ristlõikega vaskkaableid. Ühendusjuhtmed peavad olema võimalikult lühikesed. Inverter tuleb paigaldada avatud ruumi, kus õhk saaks vabalt liikuda ja inverterit jahutada.
Valgustuse jaoks kasutatakse samuti DC-süsteemi, kuid valgustus on ühendatud otse akuga. Et kaitsta akut liiga sügava tühjenemise eest, kasutatakse BP-65 kaitsemoodulit. Lühise kaitseks valgustusahelas soovitavad LEMONA electronicsi spetsialistid paigaldada 10 A kaitsekaitsme (S2). Kui DC-koormus on suurema võimsusega, tuleb valida suurema voolutaluvusega kaitse. Kui koormus ületab 65 A, tuleb kasutada võimsamat süvatarbimise kaitsemoodulit.
Skeem 3. Autonoomne 230 V vahelduvvoolu süsteem
Selles süsteemis on paigaldatud päikesepaneelide võimsus üle 1.2 kW, mistõttu on vaja lisakaitset: päikesemoodulite ahelas on 40 A automaatne alalisvoolukaitselüliti. Lisaks tuleb kasutada 24 VDC LED-ribasid, näiteks skeemil nr 3 toodud AFLP-160RA7224M-WW, mille tõhusus on kuni 175 lm/W.
Lülitiga J1 saab BP-65 moodulit juhtida, lülitades sisse või välja kogu DC-koormuse. Kui soovid erinevaid valguszone eraldi juhtida, saab igale tsoonile paigaldada oma lüliti.
Nõuanded isetehtud elektrisüsteemi paigaldamiseks:
- Pliiakud kaotavad oluliselt eluiga, kui neid regulaarselt sügavalt tühjendada.
- Hooajavälisel ajal, kui valve- või turvasüsteemid ei tööta, peaks akud olema täis laetud, lahti ühendatud kõigist koormustest ning hoiustatud temperatuuril, mis ei lange alla 0 °C ega ületa +20 °C.
- Paigaldusjärjekord on oluline: esmalt ühendatakse aku laadimiskontrolleriga, alles seejärel ühendatakse päikesepaneelid. Lahti ühendamisel toimige vastupidi — esmalt eemaldage päikesepaneelide ühendus, siis aku.
- Turvalisuse seisukohast kõige olulisem on kasutada õigesti dimensioneeritud kaableid akude ühendamiseks. Juhtmed peavad olema võimalikult lühikesed. Skeemi nr 2 puhul kasuta vähemalt 10 mm² ristlõikega, skeemi nr 3 puhul vähemalt 35 mm² ristlõikega kaableid.
- Niiskes keskkonnas paigaldamisel soovitame maandust ja rikkevoolukaitset (RCD). Veendu, et RCD oleks korrektselt ühendatud.
- Välgutabamuste mõju vähendamiseks tuleks päikesepaneelide raamid maandada.
Kui sul tekib lisaküsimusi või soovid nõu küsida, võta julgelt ühendust – LEMONA electronicsi spetsialistid aitavad sul leida sobivaima lahenduse just sinu projektile.
