LED-valgustustööstus on küpsenud: ühe vati energiast saadav valgusvoog ületab 200 luumenit, toiteallikatesse saab integreerida analoog- või digitaalseid juhtmooduleid. Samuti määravad üha rohkem riike üksikasjalikke ohutusnõudeid ja energiasäästustandardeid, et tagada kasutajate ohutus ja energiasääst. MEAN WELL-i uusimad LED-toiteallikad – XLN/XLC seeria – vastavad ohutusnõuetele ning pakuvad laia valikuvõimalust juhtimismeetodites. Kombineerides neid valgustite disainiga, mis vastab kõrgetele valguse efektiivsuse ja ohutusnõuetele on võimalik luua lahendusi, mis toetavad ülemaailmset algatust saavutada 2050. aastaks null CO₂ heitkogust energiasäästu kaudu.

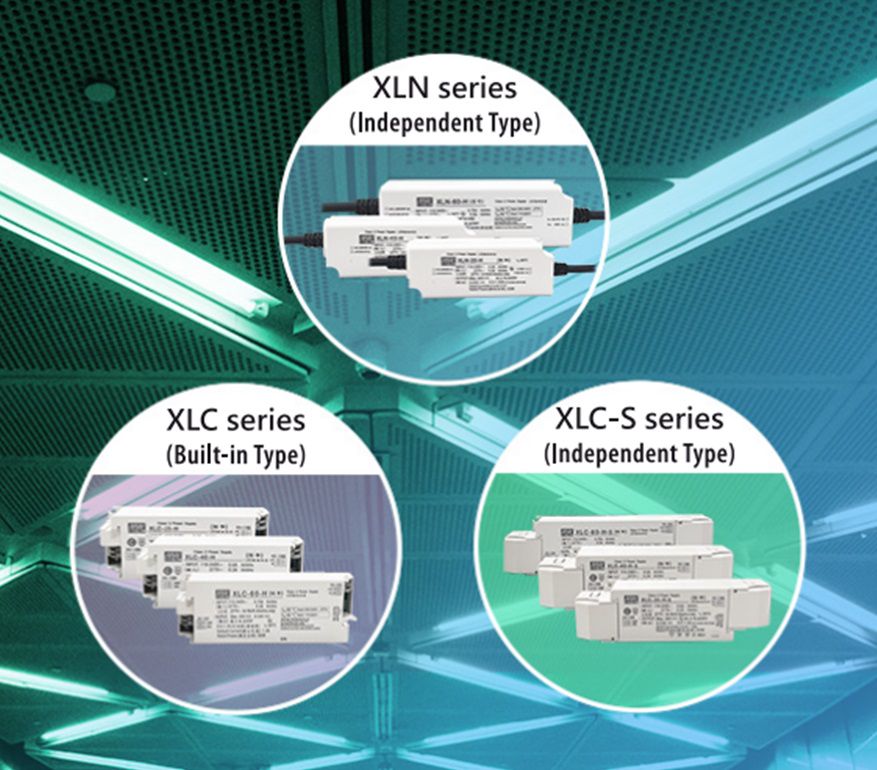

Uue põlvkonna MEAN WELL LED XLN ja XLC seeria toiteallikad on kompaktsed, plastikust korpusega, kahekordse isolatsiooniga ja vastavad II klassi nõuetele, mistõttu sobivad need üldiseks sisetarbeks või kommertskasutuseks mõeldud valgustitesse. XLN ja XLC toiteallikad on saadaval püsiva pinge või püsiva voolu stabiliseerimisega ning sisaldavad mitmeid hämardamise funktsioone. XLN seeria korpus on hermeetiline ja kaitseaste ulatub IP67-ni. Elektrivõrk, koormus ja juhtsignaalid ühendatakse toiteallikatest väljuvate kaablite abil. XLC seeria toiteallikatel on ühendusklemmid (toodetakse kas avatud ühendusklemmidega või täiendavate katetega). Avatud klemmidega toiteallikad sobivad paigaldamiseks valgustitesse.
Kõiki XLC seeria toiteallikaid saab paigaldada ainult kuivadesse ruumidesse, samas kui XLN seeria sobib kasutamiseks ka niisketes keskkondades. Nii XLN kui ka XLC seeria on loodud mitmeotstarbeliseks kasutuseks, rahuldades üldisi vajadusi mitmesuguste põhiliste valgustusseadmete (tavaliselt CC) või dekoratiivvalgustuse lahenduste puhul, mida rakendatakse LED-moodulite või LED-ribade abil (CV).
XLN ja XLC toiteallikad, millel on püsiva voolu väljund (CC), töötavad püsiva võimsuse režiimis: see tagab laia voolu reguleerimise vahemiku, maksimaalse võimsuse laias väljundpingete vahemikus ning väljundvoolu saab seadistada toiteallikasse sisseehitatud DIP-lülitite abil või MEAN WELL-i rakenduse kaudu kasutades NFC-d.
Toiteallikate modifikatsioonid võivad sisaldada 3-ühes analoogjuhtimist (0–10 V, 100 k, PWM), DALI-2 digitaalset või muid juhtmega/traadita juhtimismeetodeid (KNX, Bluetooth, Matter, Casambi – need modifikatsioonid on praegu saadaval eritellimusel). Minimaalne hämardamistase võib olla kuni 0,1%.
Toiteallikate sertifikaadid ja omadused
KAHEKORDNE ISOLATSIOONIDISAIN
Vastab uusimatele ohutusnõuetele: väljundi- ja hämardamisahelad on isoleeritud ning vastavad kahekordse isolatsiooni ja ohutu pinge SELV disainile, mis tagab klientide turvalisuse ja vähendab elektrilöögi ohtu. Kõik selle seeria toiteallikad vastavad rahvusvahelistele standarditele laias sisendpingete vahemikus (II klass) ning on hõlpsasti kohandatavad erinevateks valgustuslahendusteks üle kogu maailma.
MINIATUURNE KUJU
LED-ide efektiivsuse suurenemisega on vaja madalama võimsusega toiteallikaid, samuti paraneb toiteallikate tõhusus. Toiteallikates kasutatakse väiksemaid radiaatoreid. Kompaktsemad toiteallikad integreeruvad hõlpsasti erinevatesse valgustuslahendustesse. Tõhusamad toiteallikad kuumenevad vähem, tagades seeläbi usaldusväärse töö. Väiksemad energiakaod vähendavad valgustuskulusid.
ERINEVAD HÄMARDUSFUNKTSIOONID
Lisaks traditsioonilistele 3-ühes analoogsele hämardamisefunktsioonidele (0–10 V, PWM-signaal, 100 kΩ potentsiomeeter) saab valida kaasaegse digitaalse DALI-2 valgusjuhtimisprotokolli. DALI-2 võimaldab saavutada minimaalset 0,1% hämardamist. Need toiteallikad integreeruvad hõlpsasti DLC-02 valgusjuhtimiskeskusega. DLC-02 keskuse abil saab luua erinevaid valgustusstsenaariume, moodustada valgustite gruppe, määrata stseene või paigaldada valgustussüsteemi, mille valguse temperatuur muutub vastavalt ööpäeva kellaajale.
LAIAD KASUTUSVÕIMALUSED
Täielik XLN/XLC toiteallikate sari pakub suurt paindlikkust valgustuslahenduste teostamisel. Pideva pingega (CV) väljundiga toiteallikad (12/24/48 V) sobivad sagedamini dekoratiivseks või abivalgustuseks, kasutades LED-ribasid või LED-mooduleid, samas kui pideva voolu väljundiga allikad sobivad LED-valgustite toiteks ja põhi valgustuseks. Kaitsetaseme järgi sobivad XLN-seeria toiteallikad on kasutamiseks niisketes ruumides, XLC on sobiv kuivades ruumides ja neid saab paigaldada valgustitesse.

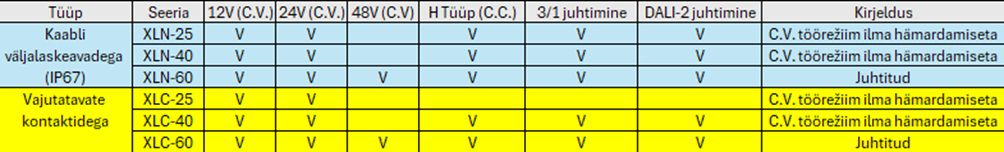

Kui teate, millist funktsionaalsust vajate, saate sobiva XLX/XLC seeria toiteallika valida selle kokkuvõtte abil:
Märkus: kui vajate teist tüüpi juhtimisfunktsioone, nagu KNX, Bluetooth, Matter või muud, võtke ühendust LEMONA electronicsi juhiga.
Maksimaalse väljundvoolu seadistamine NFC-liidese kaudu.

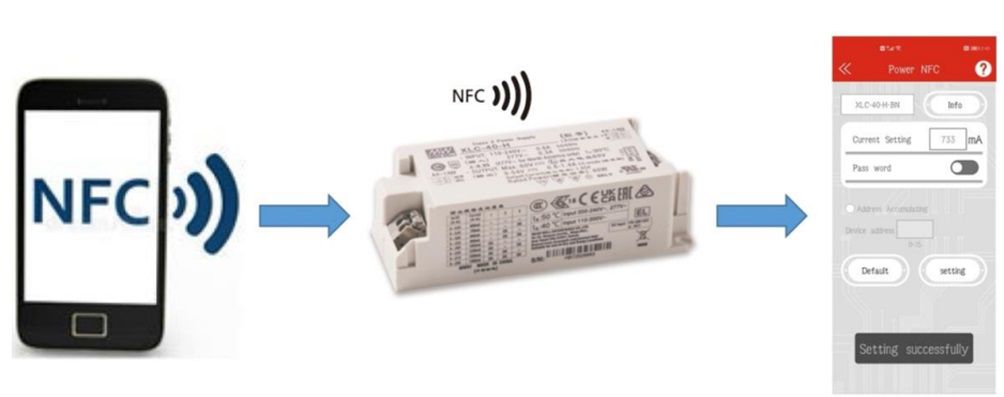

Joonis 1. NFC programmeerimis- ja lugemisalgoritm
A. Avage MEAN WELL rakenduses → Menüü ülemises vasakus nurgas → Seadistusjuhend/Rakendus → Power NFC.

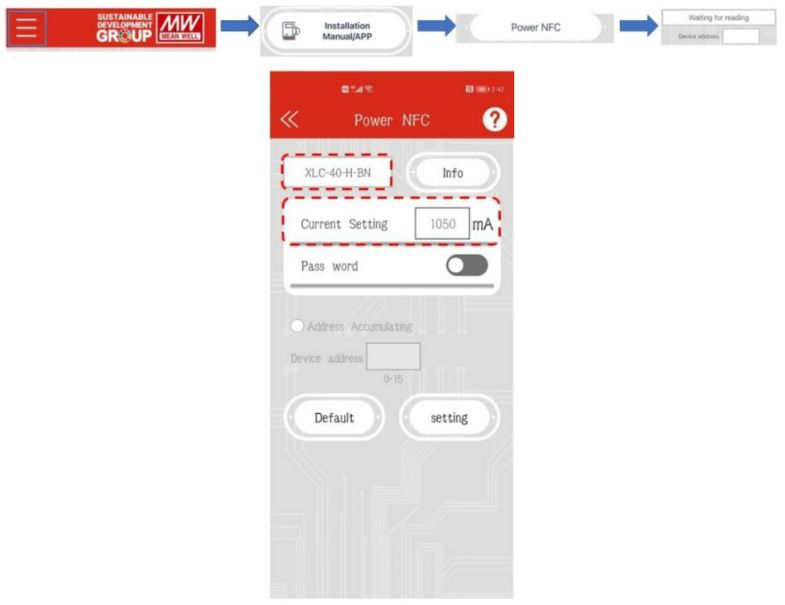

Joonis 2. NFC liides samm
B. Määrake väljundvooluks 733 mA vastavalt joonisel 3. näidatud tööprotsessile.

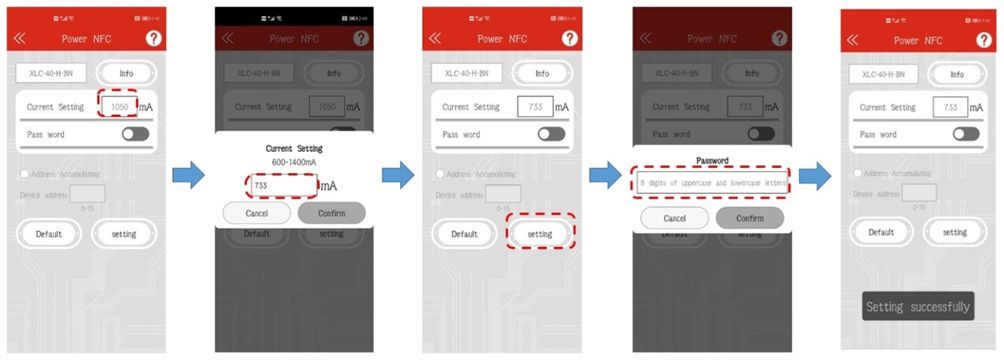

Joonis 3. Voolu seadistamise protsess
C. Lõpuks saate kontrollida, kas väljundvool on edukalt seadistatud, valides suvandi „Teade“.

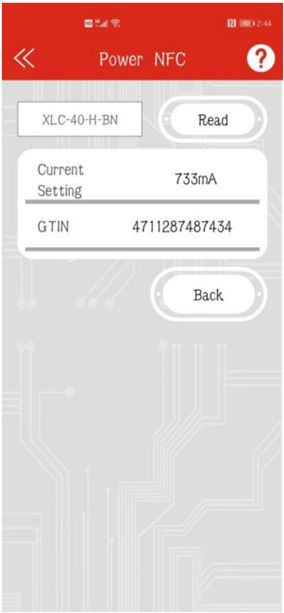

Joonis 4. Seadistatud toiteallika väljundvoolu lugemine
Rohkem teavet NFC programmeeritavate toiteallikate seadistamise kohta leiate siit.
XLN/XLC korpused ja parameetrid
-
Pideva võimsuse ja laia disainaga reguleeritava vooludega (H-tüüp)
-
Saadaval pideva pingega väljundimudelid (12 V/ 24 V/ 48 V)
-
Väljundvoolu seadistamine NFC-anduri või mikrolülitite abil (XLC seeria)
-
Sisendpingete vahemik 110~305 VAC (PFC-funktsiooniga)
-
Plastkorpus kahekordse isolatsiooni ja II klassi disainiga
-
Vastab IEEE 1789 ja ErP standarditele, madal väljundvoolu pulsatsioon
-
Ooteoleku energiatarve <0,5 W
-
Minimaalne hämardustase: 0,1 % (DALI-2 DT6)
-
Täiesti suletud korpus vastab IP67 veekindluse ja tolmukindluse nõuetele (XLN seeria)
-
Vastab hädaolukorra valgustuse (EL) funktsioonidele
-
Hämardamisfunktsioon: 3 in 1, DALI-2, KNX, Casambi, Matter
-
Väljundi- ja hämardamisahelad vastavad omavahelise isolatsiooni nõuetele
-
Valitav sõltumatu (XLN) või sisse ehitatud LED toiteallikas (XLC seeria)
-
5-aastane garantii ja >50,000 tunni tööiga
Valguslahenduste näited:

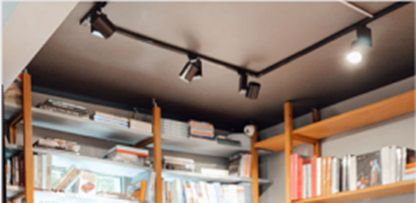

Kommertslik valgustus: siinile paigaldatavad valgustid

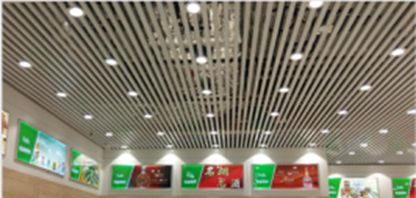

Kommertslik valgustus: ripplagedesse süvistatud valgustid
Joonvalgustid suurendatud vastupidavusega
Lineaarne dekoratiivvalgustus

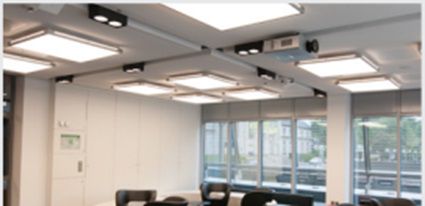

Büroovalgustus

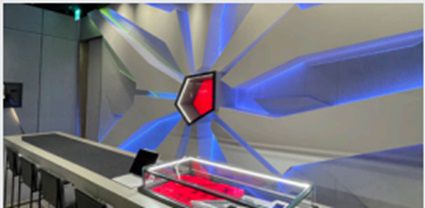

Dekoratiivvalgustus digitaaljuhtimisega
