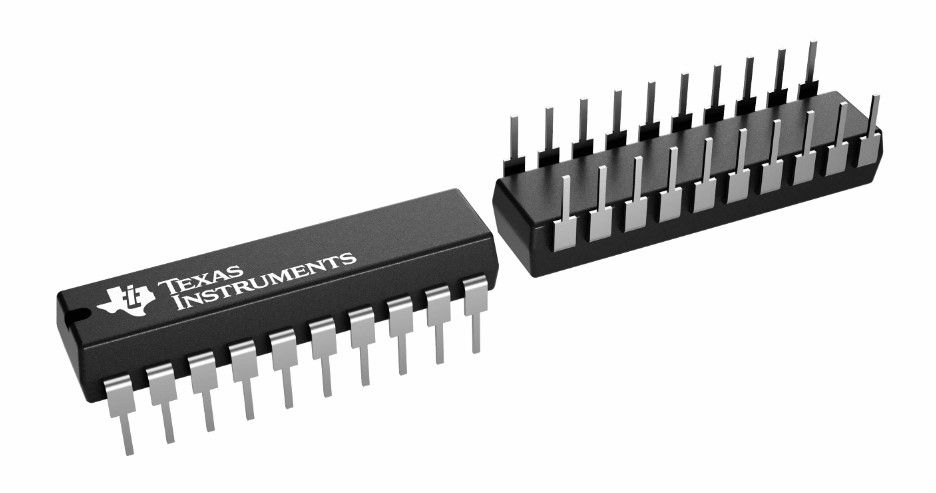

Mikroskeem 74HC373 DIP20 on kahesuunaline 8-bitiline D-tüüpi lukustusregister, millel on kolmeolekulised väljundid. See on mõeldud eriti mahtuvuslike või suhteliselt madala takistusega koormate juhtimiseks. See sobib eriti hästi puhverregistrite, I/O portide, kahesuunaliste bussijuhtide ja tööregistrite rakendamiseks.

Seadme kaheksa lukustust on läbipaistvad D-tüüpi lukustused. Kui lukustuse lubamise (LE) sisend on kõrge, järgivad Q väljundid andmete (D) sisendeid. Kui LE sisend on madal, lukustatakse Q väljundid D sisendite väärtustele.

Väljundi lubamise (OE) sisend paneb kaheksa väljundi kas tavalisse loogikaseisundisse (kõrge või madal loogikatase) või kõrge takistusega seisundisse. Kõrge takistusega seisundis ei koorma ega juhi väljundid bussiliine märkimisväärselt. Kõrge takistusega seisund ja suurenenud juhtimisvõime annavad võimaluse bussiliinide juhtimiseks ilma liidese või tõmbetakistuseta komponentideta.

OE ei mõjuta lukustuste sisemist toimimist. Vana andmeid saab säilitada või saab sisestada uusi andmeid, kui väljundid on välja lülitatud.

Miks valida see toode?

• Lai tööpinge vahemik 2 V kuni 6 V
• Suure vooluga kolmeolekulised väljundid suudavad juhtida kuni 15 LSTTL koormust
• Madal energiatarve, 80 μA maksimaalne Icc
• Tüüpiline tpd = 13 ns
• ±6 mA väljundi juhtimisvõime 5 V juures
• Madal sisendvool 1 μA maksimaalselt
• Kaheksa suure vooluga lukustust ühes pakendis
• Täielik paralleelne juurdepääs laadimiseks

See toode on ideaalne valik rakenduste jaoks, mis vajavad kiireid ja usaldusväärseid lukustusi, millel on kolmeolekulised väljundid. See sobib eriti hästi puhverregistrite, I/O portide, kahesuunaliste bussijuhtide ja tööregistrite rakendamiseks.
