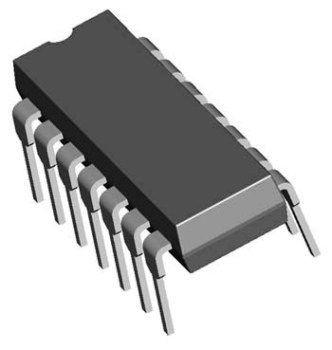

CD4069UB on kuus CMOS inverteri ahelat sisaldav mikroskeem. See on mõeldud üldiseks otstarbeks inverterite rakendusteks, kus ei ole vaja CD4009 ja CD4049 heksainverterite ja puhvrite keskmise võimsusega TTL-draivi ja loogikataseme konversiooni võimekust.

CD4069UB mikroskeemil on standardsed sümmeetrilised väljundkarakteristikud ja lai tööpingevahemik 3 V kuni 18 V. See on keskmise kiirusega mikroskeem, mille tPHL, tpLH = 30 ns (tüüpiline) 10 V juures. Töötemperatuur on -55°C kuni 125°C. CD4069UB vastab kõigile JEDEC esialgse standardi nr 13B nõuetele, mis on B-seeria CMOS-seadmete standardite kirjeldus.

CD4069UB mikroskeemi peamised omadused:

• Standardiseeritud sümmeetrilised väljundkarakteristikud
• Keskmise kiirusega töö: tPHL, tpLH = 30 ns 10 V juures (tüüpiline)
• 100% testitud puhkevoolu osas 20 V juures
• Maksimaalne sisendvool 1 µA 18 V juures kogu pakendi temperatuurivahemikus, 100 nA 18 V ja 25°C juures
• Vastab kõigile JEDEC esialgse standardi nr 13B nõuetele, mis on B-seeria CMOS-seadmete standardite kirjeldus

CD4069UB mikroskeemi rakendused:

• Loogiline inversioon
• Impulsi kujundamine
• Ostsillaatorid
• Suure sisendtakistusega võimendid

Miks valida CD4069UB mikroskeem?

• Lai tööpingevahemik
• Keskmise kiirusega töö
• Madal sisendvool
• Standardsed sümmeetrilised väljundkarakteristikud
• Vastab kõigile JEDEC standardite nõuetele

CD4069UB mikroskeem on suurepärane valik mitmesuguste rakenduste jaoks, kus on vaja inverterit, mis töötab laias pingevahemikus ja pakub head kiirust ja madalat sisendvoolu.
