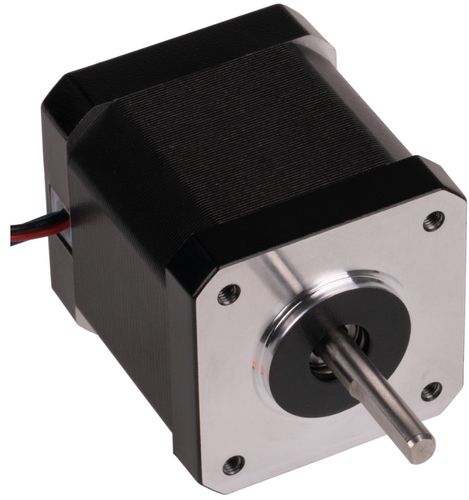

NEMA 17 [42SHD4425-24BH] samm-mootor sammu nurk: 1.8°, 3.6V 0.59Nm JOY-IT

NEMA 17-seeria on suure pöördemomendiga samm-mootorid, mis võivad saavutada kiiruse kuni 3000 pööret minutis.

Seda samm-mootorit saab optimaalselt kasutada automaatika, CNC (nt lasergraveerimine, 3D-printerid, freespingid jne) või robootika valdkonnas.

Kompaktne konstruktsioon ja väike kaal predestineerivad selle samm-mootori projektide jaoks, kus on vähe ehitusruumi või kaalu.

Võlli mõõtmed Ø 5 x 22 mm (4 mm lamedate punktidega).
Ühendus 4 kaablit
Püsimomendimoment 0,59 Nm
Nimipinge 3,6 V
Nimivool 2,0 A
Astmenurk 1,8 ° ±5 %
Faaside arv 2
Faasitakistus 1,8 Ω
Faasi induktiivsus 3,0 mH
Isolatsioonitakistus Min. 100 MΩ @ 500 V ALALISVOOLU JUURES
Isolatsiooniklass B (130°C)
Pöördeinertsus 82 g-cm²
Resti pöördemoment 0,02 Nm
Lubatud töötemperatuur -10 kuni 50 °C

Kirjeldus on tõlgitud automaatse tõlke abil. Kui märkate mingeid erinevusi, palun teavitage meid e-posti teel [email protected].

Our NEMA 17 series are high torque stepper motors that can reach speeds of up to 3000 rpm. This stepper motor can be optimally used for tasks in the areas of Automation, CNC (f. e. engraving lasers, 3D printers, milling machines, etc.), or robotic. The compact design and the low weight predestine this stepper motor for projects with low building space or weight capacity.

Technical data:

Shaft dimensions: Ø 5 x 22 mm (4mm flat spot)

Connection: 4 Cables

Holding torque: 0.59 Nm

Rated voltage: 3.6 V

Rated current: 2.0 A

Step angle: 1.8 ° ±5 %

Number of Phases: 2

Phase resistance: 1.8 Ω

Phase inductivity: 3.0 mH

Isolation resistance: Min. 100 MΩ @500 V DC

Isolation class: B (130°C)

Rotational inertia: 82 g·cm²

Detent torque: 0.02 Nm

Permitted operating temperature: -10 to 50 °C
