Шелли Плюс 1

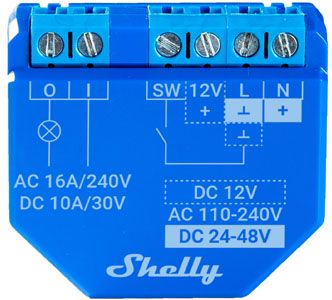

Открыть изображение в полноэкранном режимеОткрыть

Идентификация устройства

• Название устройства: Shelly Plus 1

• Модель устройства: SNSW-001X16EU

• SSID устройства: ShellyPlus1-XXXXXX

Краткое описание

Shelly Plus 1 - это смарт-выключатель малого форм-фактора с беспотенциальными контактами, который позволяет дистанционно управлять электроприборами через мобильный телефон, планшет, ПК или систему домашней автоматизации. Он может работать автономно в локальной сети Wi-Fi, а также управляться через облачные сервисы домашней автоматизации.

Доступ к Shelly Plus 1, управление и мониторинг могут осуществляться удаленно из любого места, где есть интернет, при условии, что устройство подключено к Wi-Fi роутеру и интернету.

Его можно установить в стандартные электрические настенные коробки, за розетками и выключателями света или в других местах с ограниченным пространством.

Shelly Plus 1 имеет встроенный веб-интерфейс, который можно использовать для мониторинга и управления устройством, а также для настройки его параметров.

Основные области применения

• Жилые помещения

• MDU (Multi Dwelling Units - квартиры, кондоминиумы, гостиницы и т.д.)

• Легкая коммерция (небольшие офисные здания, небольшие розничные магазины/рестораны/заправочные станции и т.д.)

• Правительство/муниципалитет

• Университет/колледж

Интеграции

• Google

• Samsung SmartThings

• Alexa

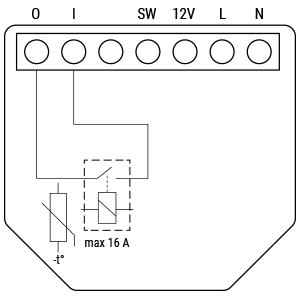

Упрощенные внутренние схемы

Открывает изображение в полноэкранном режимеОткрыть

Электрические интерфейсы устройства

Входы

• 1 вход для переключателя/кнопки на винтовой клемме: SW

• 1 вход реле с беспотенциальными контактами на винтовой клемме: I

• 3 входа питания на винтовых клеммах: N (+), L (Ʇ) и 12 В

Выходы

• 1 релейный выход с беспотенциальными контактами на винтовой клемме: O

Дополнительный интерфейс

• Собственный последовательный интерфейс Shelly

Открыть изображение в полноэкранном режимеОткрыть

⚠ ВНИМАНИЕ! Высокое напряжение на дополнительном интерфейсе при подаче питания на устройство!

Возможности подключения

• Wi-Fi

• Bluetooth

Функции безопасности

• Защита от перегрева

Поддерживаемые типы нагрузки

• Резистивная (лампы накаливания, нагревательные приборы)

• Емкостная (конденсаторные батареи, электронное оборудование, пусковые конденсаторы двигателей)

• Индуктивная с RC-снабером (светодиодные драйверы, трансформаторы, вентиляторы, холодильники, кондиционеры)

Пользовательский интерфейс

Входы

Одна (управляющая) кнопка

• Нажмите и удерживайте в течение 5 секунд, чтобы включить точку доступа устройства и соединение Bluetooth.

• Нажмите и удерживайте кнопку в течение 10 секунд для сброса устройства на заводские настройки.

Выходы

Светодиодная (красная) индикация

• Точка доступа (AP) включена, Wi-Fi отключен:
  1 секунда ON / 1 секунда OFF

Визуализация

• Wi-Fi включен, но не подключен к сети Wi-Fi:
  1 секунда ON / 3 секунды OFF

Визуализация

• Подключен к сети Wi-Fi:
  Постоянно включено

Визуализация

• Облако включено, но не подключено:
  1 секунда ON /5 секунд OFF

Визуализация

• Подключено к облаку Shelly:
  Постоянно включено

Визуализация

• OTA (обновление по воздуху):
  ½ секунды включено / ½ секунды выключено

Визуализация

• Нажатие и удержание кнопки в течение 5 секунд:
  ½ секунды ON / ½ секунды OFF

Визуализация

• Кнопка нажата и удерживается в течение 10 секунд:
  ¼ секунды ON / ¼ секунды OFF

Визуализация

Список начинается с начального состояния устройства и самого низкого приоритета. Каждое следующее состояние отменяет предыдущее.

Технические характеристики

Увеличивает таблицу, открывая ее в полноэкранном диалогеОткрыть

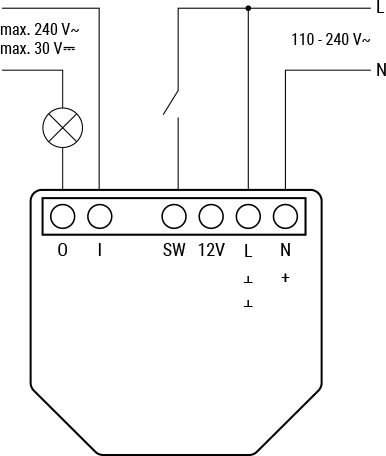

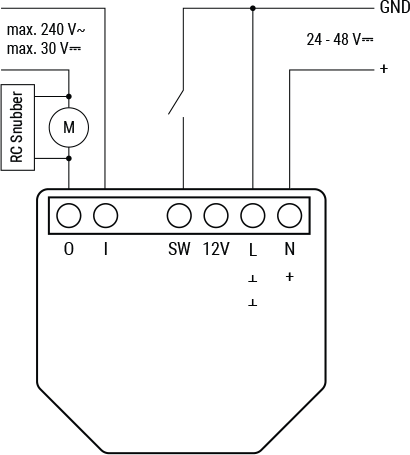

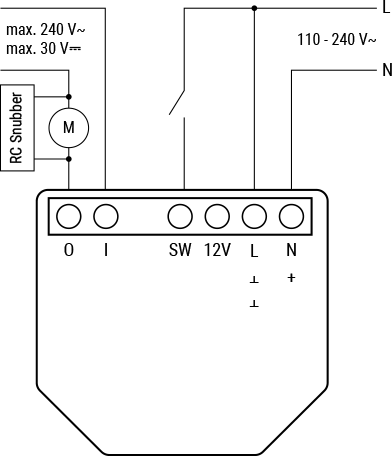

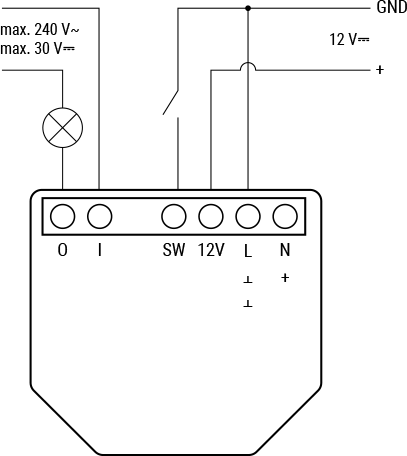

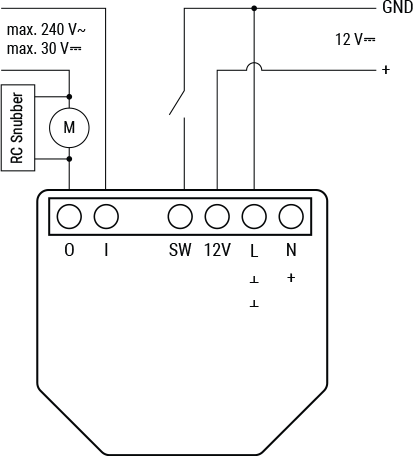

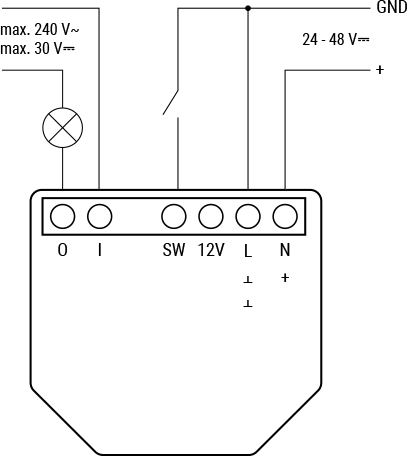

Основные электрические схемы

Увеличивает таблицу, открывая ее в полноэкранном диалогеОткрыть

Легенда

Увеличивает таблицу, открывая ее в полноэкранном диалогеОткрыть

Описание переведено с помощью автоматического переводчика. Если вы заметите какие-либо несоответствия, пожалуйста, сообщите нам по электронной почте [email protected].
