NTN-5K serija: 5 kW pramoninės klasės įrenginys, skirtas veikti neprijungus prie tinklo,
2 viename: įkroviklis - keitiklis
Po sėkmingo NTS/NTU serijos 250-3200 W neprijungto prie tinklo DC-AC vienkrypčių keitiklių pristatymo, kurie sulaukė puikių atsiliepimų ir kasmet parduodami tūkstančiais vienetų, siekiant patenkinti didesnės galios poreikius, asortimentas buvo išplėstas, kad atitiktų platesnes taikymo sritis, pristatant vieną įrenginį – 5 kW neprijungto prie tinklo tikros sinusinės bangos keitiklį su integruota įkrovimo funkcija – NTN-5K serija.
Ši serija yra „viskas viename“ įrenginys, integruojantis AC-DC įkrovimą, DC-AC keitimą ir AC apėjimą. Ji taip pat palaiko išorinius saulės modulius ir MPPT įkroviklius. Pagrindinės savybės apima penkis svarbiausius akcentus:
- Integruotas didelės galios 4520 W AC-DC įkroviklis su greito įkrovimo funkcija.
- Naudojama modulinė konstrukcija su 5 kW vieno įrenginio moduliu, leidžiančia lanksčiai sujungti AC išėjimus lygiagrečiai iki 30 kW (1+5 vienetai), užtikrinant itin lankstų galios išplėtimą .
- Korpusas suprojektuotas 2U aukščio spintos stiliumi, kad būtų lengva montuoti ir greitai surinkti į standartinę 19" spintą.
- Naudojami 3 NTN-5K vienfaziai AC išėjimai, kuriuos galima sujungti 3Ø4W AC išėjimui
- Pateikiama išsami stebėjimo platforma CMU2E, CM2E-R.
Be to, MEAN WELL gali pasiūlyti „vieno langelio“ paslaugą, aprūpindama periferiniais komponentais, tokiais kaip baterijos, 19 colių spintos, ventiliatoriai ir kt., papildomai prie NTN-5K keitiklio pardavimo. Tai leidžia galutinių sistemų projektuotojams greitai sukurti mažo masto energijos kaupimo nepertraukiamo maitinimo atsarginę sistemą, mobilų įkrovimą, mobiliąją energijos stotį ir dar daugiau.

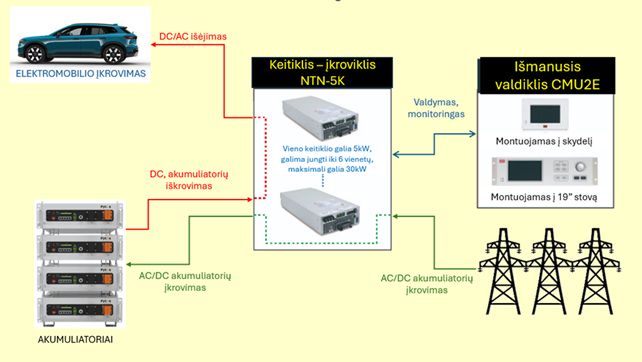

Sistemos schema
Kitos savybės: momentinė maksimali galia iki 10 kW, integruota komunikacija, reguliuojama išėjimo įtampa / dažnis / energijos taupymo režimas, pilna apsaugų sistema, PCB padengimas apsaugai nuo dulkių, drėgmės ir nešvarumų, nuotolinis ĮJUNGIMO/IŠJUNGIMO valdymas, 5 metų ilgalaikė garantija ir tarptautiniai sertifikatai. Tinka naudoti patalpose kaip avarinės energijos šaltinis elektros tiekimo sutrikimų metu arba lauko sąlygomis neprijungus prie tinklo, pavyzdžiui: namų ūkiuose, biuruose, sandėliuose, transporto priemonėse, laivuose, atokiose kalnų vietovėse, statybvietėse ir kt.; gali tiekti energiją apšvietimui, kompiuteriams, oro kondicionieriams, šaldytuvams, plaukų džiovintuvams, avarinėms sistemoms, elektriniams įrankiams ir kt.
PAGRINDINĖS SAVYBĖS
Daugiafunkcis „viskas viename“ įrenginys
(AC-DC įkroviklis + DC-AC keitiklis apkrovai + AC apėjimas apkrovai)
- Integruotas AC-DC didelės galios įkroviklis iki 4520 W.
- DC-AC grynos sinusinės bangos išėjimas (THD < 3 %).
- Momentinė maksimali AC išėjimo galia iki 10 kW.
- Galima sujungti iki 6 AC išėjimo įrenginių lygiagrečiai, išplečiant galią iki 30 kW (5+1 vienetai).
- Naudojami 3 NTN-5K vienkrypčiai AC išėjimai, konfigūruojami 3Ø4W naudojimui.
- -30～+70 ℃ itin platus temperatūros diapazonas, tinkamas diegti visame pasaulyje arba uždarose aplinkose.
- Integruotas nuotolinis ĮJUNGIMO/IŠJUNGIMO valdymas.
Apsaugos:
- DC įėjimas: atvirkštinė poliškumo apsauga, žemos įtampos perspėjimas ir išjungimas, per didelė įtampa, baterijos per didelis išsikrovimas.
- AC išėjimas: trumpojo jungimo, perkrovos, per didelės temperatūros apsauga.
- Integruota Modbus arba CAN bus komunikacijos stebėsena.
- Galimi papildomi išmanieji valdikliai: CMU2E (atskirai montuojamas vertikaliai / ant bėgio) arba CMU2E-R (montavimas į spintą).
- Matmenys (ilgis x plotis x aukštis): 460 x 211 x 83,5 mm.
- PCB padengimas apsaugai nuo drėgmės, dulkių ir nešvarumų.
- Sertifikatai: CB / TUV / RCM / EAC / CE / UKCA / FCC.
- Suderinamas su švino rūgšties arba ličio baterijomis.
- 5 metų garantija.
PANAUDOJIMAS

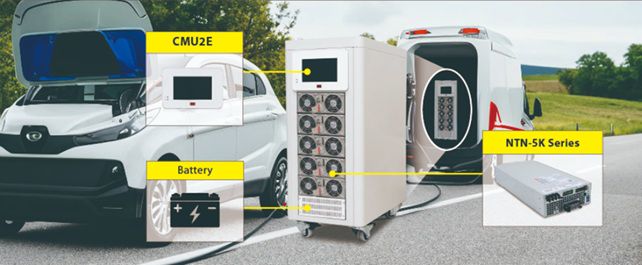

MOBILI ELEKTROMOBILIŲ ĮKROVIMO STOTELĖ – PAGALBA KELYJE
Struktūrinė schema
