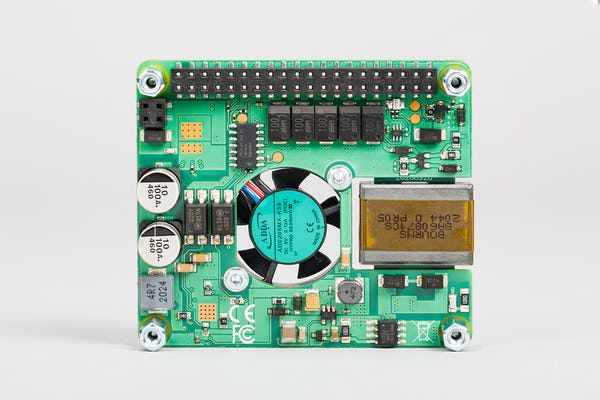

Power over Ethernet (PoE) HAT Raspberry Pi 3 Model B+ / 4B jaoks

Kasutage seda MÜTSI, et lisada oma Raspberry Pi Ethernet-pordile PoE+ võimekus. Ühildub Raspberry Pi 4 ja Raspberry Pi 3B+-ga. Vajalik on toiteallikaga seade.

Spetsifikatsioon

Standard: IEEE 802.3at-2009 PoE

Sisendpinge: 37-57 V DC, 4. klassi seade

Väljundvõimsus: 5 V DC/4 A

Jahutus: 25 mm × 25 mm harjadeta ventilaator, mis tagab 2,2 CFM protsessori jahutamise.

Omadused: täielikult isoleeritud kommuteeritud režiimiga toiteallikas; ventilaatori juhtimine

Töötemperatuur: 0 °C kuni +50 °C

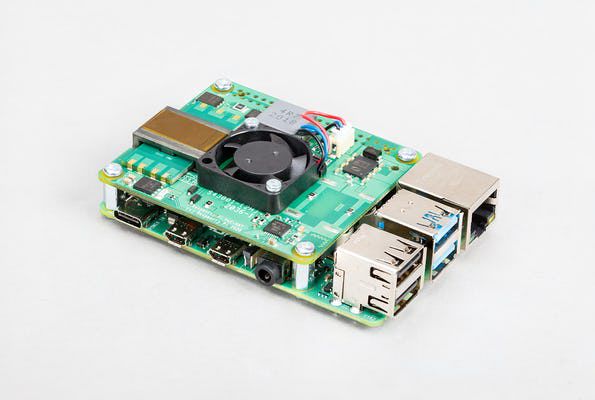

PoE+ HATi ühendamine Raspberry Pi'ga

Enne PoE+ HATi paigaldamist peate kinnitama kaasasolevad distantskatted neljasse nurka plaadi külge.

Seejärel ühendage Raspberry Pi PoE+ HAT kahe 0,1" päisega (40 + 4), mis on paigaldatud teie Raspberry Pi'le.

Kui PoE+ HAT-plaat on ühendatud, saate oma Raspberry Pi'd selle RJ45 võrgupesa kaudu toita.

PoE+ HATi lahtiühendamine

Olge ettevaatlik, kui eraldate HAT-i oma Raspberry Pi'st.

Tõmmake ühtlaselt nii, et see laheneks kõigist pinsidest ühesuguse kiirusega; ärge tõmmake pistiku ühte otsa enne teist lahti

Lisateave

Selle toote toimimiseks ei ole vaja Raspberry Pi põhiplaadi muutmist. Palun veenduge, et teie Raspberry Pi tarkvara on ajakohane, et kõik funktsioonid oleksid kättesaadavad. PoE+ HAT on varustatud väikese ventilaatoriga, mida teie Raspberry Pi juhib I2C kaudu. Ventilaator lülitub automaatselt sisse ja välja sõltuvalt Raspberry Pi peaprotsessori temperatuurist.

Kirjeldus on tõlgitud automaatse tõlke abil. Kui märkate mingeid erinevusi, palun teavitage meid e-posti teel [email protected].

Cap designed for Raspberry Pi 3B+ and 4B versions which are equipped with 4-pin PoE connector. It allows simultaneous communication with LAN and powering the minicomputer board. The input voltage of the module ranges from 37 V to 57 V. The output voltage is 5 V and the current capacity is 4 A.
